Agregado de líneas
auxiliares
Puede agregar líneas auxiliares
entre las cajas para mostrar información adicional acerca de las relaciones de
subordinación existentes usando, por ejemplo, una línea punteada.
Las líneas auxiliares conectan
dos cajas al asociar un punto de símbolo de anclaje
en cada caja. Los puntos de anclaje se usan para conectar una caja con
otra. Cada caja cuenta con doce puntos de anclaje funcionales (tres a cada
lado) y otro en el centro que funciona como punto determinado, seleccionando de
forma automática el mejor punto de anclaje para una conexión determinada. Mediante
las líneas auxiliares se puede conectar una caja a otras doce. No obstante, lo
más común es encontrar una o dos líneas auxiliares.

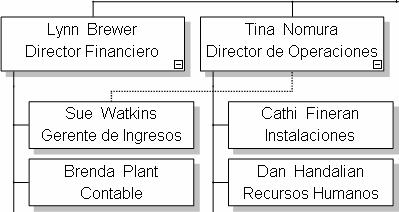

En el siguiente diagrama de
ejemplo, la línea punteada muestra la relación de subordinación entre Sue
Watkins y Tina Nomura.
También puede añadir etiquetas a
las líneas auxiliares. Para encontrar más información al respecto, consulte el
apartado Agregar etiquetas.
Si desea encontrar más información sobre cómo dar formato a las líneas
auxiliares, consulte el apartado Formato de líneas.
Para trazar una línea
auxiliar entre dos cajas:
1
Haga clic en la pestaña Insertar y luego en el extensor del
menú Líneas en la
sección Imágenes y Texto, y seleccione Auxiliares,
o haga clic en la herramienta Línea
auxiliar en la barra de herramientas de la izquierda
. (Si no ve la Barra de herramientas, haga clic en
el comando Mostrar en la sección Barra de herramientas de la pestaña Formato.)
2 Mueva el puntero sobre una caja. Aparecerán
símbolos de anclaje en los cuatro costados y en el
centro de la caja. Mueva el ratón (mouse) hasta uno de esos puntos, pulse el
botón izquierdo y arrástrelo hacia la otra caja.
3 Una vez situado sobre la otra caja, se mostrarán
los mismos símbolos de anclaje. Suelte el botón sobre el punto de anclaje
deseado. Si lo suelta sobre el central, se seleccionará automáticamente el
punto óptimo.

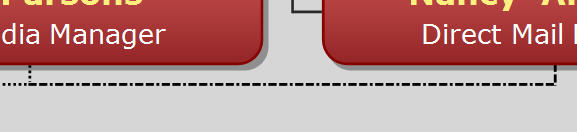

Si las líneas
auxiliares se solapan, la línea de conexión será discontinua, como en este
ejemplo:
Nota: al importar datos desde una fuente
externa, puede usar el campo avanzado de datos SubordinadoAuxDe para
definir líneas auxiliares en sus organigramas. Vea
Inclusión de campos avanzados de datos si desea más información.
